Comprendre le rôle du démarreur et de ses composants

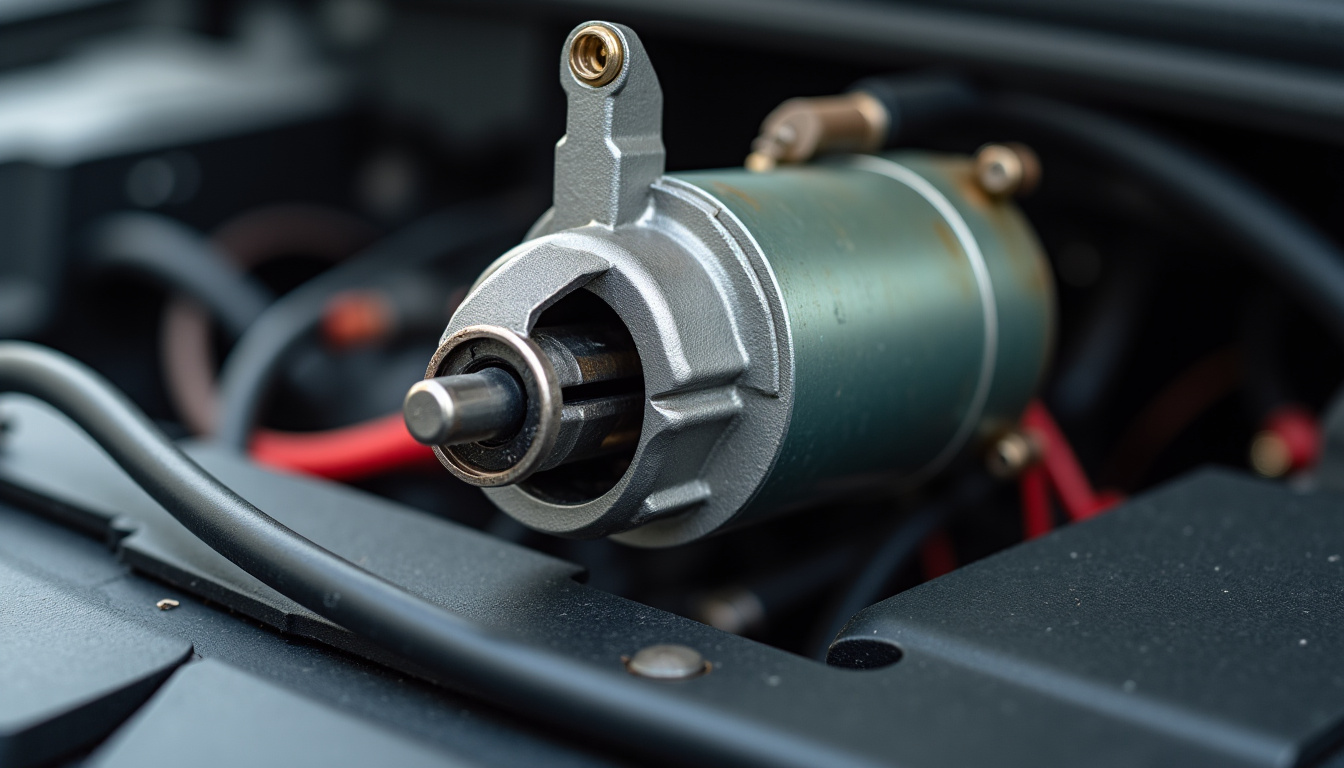

Lorsque vous actionnez le bouton de démarrage ou tournez la clé, un signal électrique est envoyé vers un composant essentiel : le démarreur. Ce dernier n’est pas simplement un moteur, mais un système hybride combinant électricité et mécanique. Il comprend deux grandes parties fonctionnelles : le solénoïde et le moteur du démarreur lui-même.
Le solénoïde agit comme un relais électromagnétique. Il reçoit un faible courant de commande — généralement via la clé de contact — et déclenche un contact haute puissance. Ce contact permet d’envoyer des centaines d’ampères depuis la batterie vers le moteur du démarreur.
Ce courant intense fait tourner le moteur électrique, qui, par l’intermédiaire d’un pignon, va s’engager dans la couronne dentée du volant moteur.
La partie mécanique du démarreur comprend un pignon monté sur un ressort, une fourchette de commande et un système de guidage. Lorsque le solénoïde est activé, il pousse mécaniquement le pignon pour qu’il s’engage correctement. Dès que le moteur thermique démarre, la vitesse du démarreur augmente brusquement, provoquant le retrait automatique du pignon grâce à un système anti-retour.
Calculateur de section de câble pour démarreur
Estimez la section de câble nécessaire pour votre démarreur en fonction du type de moteur.
Les bornes du démarreur : à quoi servent-elles ?
Le bon fonctionnement du système dépend d’un branchement correct sur les bornes du démarreur. Toute erreur peut entraîner un dysfonctionnement ou des dommages irréversibles. Les bornes principales sont généralement au nombre de trois, parfois quatre selon les modèles.
La borne B+ (ou 30) est la plus importante. Elle est connectée directement à la borne positive de la batterie via un gros câble, souvent de couleur rouge. Cette borne fournit une tension continue de 12 volts.
Le câble doit être de section suffisante — entre 25 mm² et 35 mm² — pour supporter les pics de courant pouvant atteindre 400 ampères.
La borne S (ou 50) reçoit le signal de commande depuis le contacteur d’allumage. Ce fil, plus fin (1,5 à 2,5 mm²), active le solénoïde lorsque vous démarrez le véhicule. Une tension de 12 volts doit être présente uniquement pendant le démarrage.
Sur certains véhicules anciens, notamment américains, une borne R est présente. Elle sert à alimenter la bobine d’allumage pendant le démarrage, compensant la chute de tension causée par l’effort du démarreur. Ce montage est fréquent sur les Ford classiques, où le solénoïde est parfois monté à distance du démarreur.
Le circuit complet de démarrage : comment tout s’enchaine
Le processus de démarrage suit une séquence précise et rapide. Lorsque vous actionnez le bouton start, un courant faible est envoyé depuis le contacteur vers la borne S du solénoïde. Ce signal déclenche deux actions simultanées : l’engagement mécanique du pignon dans la couronne du volant moteur, et la fermeture du circuit haute intensité entre la batterie et le moteur du démarreur.
Dès que ce contact est établi, la batterie alimente le moteur du démarreur, qui tourne à haute vitesse. Ce mouvement est transmis au moteur thermique, lui permettant de démarrer par combustion. Dès que vous relâchez le bouton ou la clé, le solénoïde se désactive, le pignon se rétracte, et le démarreur cesse de fonctionner.
Sur les véhicules équipés d’une boîte automatique, un interrupteur de point mort, appelé neutral safety switch, empêche tout démarrage si le levier n’est pas en position « P » ou « N ». Ce système de sécurité évite tout mouvement involontaire du véhicule. Sur certains modèles, un contact de pédale de frein est également requis.
Sécurité avant tout : les étapes incontournables
Le circuit de démarrage est l’un des plus puissants du véhicule. Travailler dessus sans précaution peut entraîner des courts-circuits, des étincelles, voire des blessures graves. Avant toute intervention, débranchez toujours la borne négative de la batterie.
C’est la première règle de sécurité absolue.
Travaillez dans un environnement sec, sans objets métalliques (montres, bracelets, clés) qui pourraient toucher accidentellement les bornes. Utilisez des outils isolés et portez des gants de protection si possible. Assurez-vous que le véhicule est immobilisé, le frein à main serré, et les roues calées si vous êtes sur une pente.
Quiz : connaissez-vous le câblage du démarreur ?
Question 1 : Quelle borne du démarreur reçoit le signal de commande du neiman ?
Étapes pratiques du câblage du démarreur
Avant toute manipulation, prenez une photo de l’installation existante. Cela vous servira de référence pour le remontage. Commencez par déconnecter la borne négative de la batterie.
Localisez le démarreur, généralement fixé sous le bloc moteur, près du volant moteur.
Dévissez d’abord la cosse de la borne S (signal de commande), puis celle de la borne B+ (alimentation principale). Inspectez les cosses : nettoyez toute corrosion avec une brosse métallique et remplacez-les si elles sont fendues ou mal serrées. Utilisez des câbles de section adaptée : 25 mm² pour les moteurs essence, 35 mm² pour les diesel.
Équipez-les de cosses bien serties et protégez-les avec un manchon thermorétractable.
Rebranchez d’abord la borne B+, puis la borne S. Serrez les écrous à environ 25-30 Nm. Vérifiez que les fils ne sont ni tendus ni en contact avec des pièces chaudes ou mobiles.
Tests et diagnostics : comment vérifier que tout fonctionne ?
Avant de tout refermer, effectuez des tests simples avec un multimètre. Rebranchez la batterie. Mesurez la tension entre la borne B+ et la masse : elle doit être de 12 volts en permanence.
Puis, mettez le contact en position « start » et mesurez entre la borne S et la masse : vous devez détecter 12 volts uniquement pendant le démarrage.
Si la tension est absente ou trop faible, vérifiez le circuit de commande : fusible, relais, neiman. Un test de continuité peut identifier un fil rompu ou un mauvais contact. En dernier recours, un démarrage en direct peut être tenté avec un tournevis isolé : reliez brièvement B+ à S.
Si le démarreur tourne, le problème vient du circuit de commande.
Erreurs fréquentes à éviter
Plusieurs erreurs compromettent le câblage. La plus courante est la confusion entre les bornes B+ et S. Cela peut endommager le neiman ou le relais de démarrage.
L’utilisation d’un câble trop fin provoque une chute de tension et une surchauffe, empêchant le démarrage. L’oubli de la masse, souvent négligé, rend toute installation inopérante.
Un serrage excessif des cosses peut arracher les bornes du solénoïde. Enfin, ne jamais tester sans vérification préalable : assurez-vous que le véhicule est au point mort, le frein à main serré, et qu’aucune personne n’est à proximité.
Quand faire appel à un professionnel ?
Certains systèmes modernes, comme le bouton start/stop ou les systèmes anti-démarrage électronique, exigent des outils de diagnostic spécifiques. Si vous avez remplacé le démarreur et que le problème persiste, ou si le véhicule ne répond pas malgré un câblage vérifié, une intervention professionnelle est recommandée. Un mécanicien pourra diagnostiquer des pannes liées au relais, au capteur de frein ou au calculateur.
Questions fréquentes
Pourquoi mon démarreur fait-il juste un clic ? Ce symptôme indique souvent un mauvais contact, une batterie faible ou un solénoïde défectueux. Vérifiez la tension sur les bornes B+ et S.
Puis-je utiliser un câble de 16 mm² pour un moteur diesel ? Cela est déconseillé. La section insuffisante entraîne une chute de tension et une surchauffe.
Optez pour du 35 mm².
Où se trouve le relais de démarreur ? Il est généralement situé dans la boîte à fusibles sous le capot. Référez-vous au manuel du constructeur.
Quelle est la différence entre un solénoïde intégré et un solénoïde séparé ? Le premier est monté directement sur le démarreur, le second est placé à distance, souvent sur les véhicules américains anciens.
Faut-il graisser le pignon du démarreur ? Oui, une légère graisse au montage évite les grippages et prolonge la durée de vie.
Comment savoir si le pignon s’engage mal ? Un bruit de grincement ou d’engrènement brutal indique un mauvais alignement. Des cales (shims) peuvent corriger cela sur certains modèles.
Le démarreur peut-il griller ? Oui, un démarrage prolongé ou un mauvais câblage peut surchauffer le moteur. Évitez les tentatives répétées de plus de 10 secondes.
Mon démarreur tourne mais ne lance pas le moteur. Cela peut venir d’un pignon usé, d’un ressort de rappel cassé ou d’un mauvais alignement avec la couronne du volant moteur.
